Apakah yang harus dilakukan pertama kali jika menjumpai LCD
(1) Mati total atau (2) Stand-by atau (3) Layar gelap. Menjawab

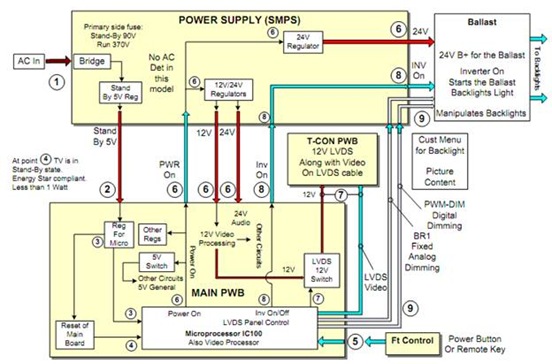

pertanyaan seperti ini, maka perhatikan cara kerja LCD dengan contoh
gambar blok diagram yang diambil dari training-manual LCD LG seperti
gaambar dibawah.
- Saat listrik dicolokkan – yang pertama terjadi adalah sebuah sub power-supply kecil akan menyediakan tegangan stand-by 5v untuk bagian mikrokontrol pada Main pcb.
- Mikrokontrol jika telah menerima tegangan 5v – maka lampu stand-by akan menyala merah.
- Jika tombol power ditekan – maka mikrokontrol pertama kali akan mengecek setiap bagian apakah telah bekerja secara normal yaitu dengan ditandai lampu indikator yang kedip-kedip.
- Jika ada sesuatu yang tidak beres, maka lampu akan kembali menyala stand-by
- Jika semuanya normal, maka mikrokontrol akan memberikan perintah “on” yang biasanya berupa tegangan “high” ke bagian power-supply sehingga SMPS Utama akan mulai bekerja menghasilkan tegangan 12v/24v untuk Main pcb dan Inverter pcb (ballast). Sirkit kontrol on-off ke SMPS Utama umumnya dilakukan melalui sebuah Photo-coupuler
- Lampu backlight segera akan menyala setelah menerima (1) tegangan supply 24v, (2) perintah “inverter On” dan (3) tegangan PWM-DIM dan BRITanalog-DIM
Fungsi PWM-DIM atau BRITanalog-DIM
- Kedua sistim ini fungsinya sama, hanya cara kerjanya yang sedikit berbeda. Biasanya Inverter hanya menggunakan salah satu dari dua macam sistim ini. Sistim berfungsi untuk mengatur gelap-terangnya lampu back-light. Pada LCD klas murah umumnya menggunakan Analog-dim dengan tegangan tetap sehingga nyala lampu backlight tidak bisa diadjust.
Inverter-Backlight protek.
Pada model tertentu kadang diperlengkapi sistim protek jika ada masalah pada Inverter pcb.
Pada LCD yang tidak diperlengkapi sistim inverter-backlight protek, maka LCD akan tetap hidup tetapi layar tetap gelap jika inverter-lampu backlight bermasalah.
Pada LCD yang diperlengkapi sistim protek, maka LCD akan kembali mati stand-by jika inverter atau lampu backlight ada yang bermasalah. Ada satu jalur kabel tambahan yang dinamakan “ERROR” dari Inverter pcb ke Main pcb sebagai kontrol protek.
Data tegangan :
- Kontrol power on-off St-by 0v, Power-on 4v
- Inverter on-off St-by 0v, Inverter-on 4v
- PWM-DIM St-by 0v, Power-on 1 ~ 3.3v
- Analog-DIM St-by 0v, Power-on 1.8v
- Error out St-by 5v, Hidup normal 0v, protek 4v
TROBELSHUTING
Mati total - Cek apakah ada tegangan 5v ke mikrokontrol pada Main pcb.
- Kemungkinan SMPS kecil untuk stand-by rusak
Mati stand-by
- Periksa apakah sudah ada tegangan kontrol “power-on” dari Main pcb
- Jika tidak ada berarti mikrokontrol atau Main pcb rusak
- Jika telah ada maka kemungkinan SMPS utama belum mau bekerja sehingga belum keluar tegangan 12v/24v
Layar gelap, suara ada
- Berarti Inverter belum bekerja sehingga lampu backlight belum menyala.
- Periksa apakah telah ada (1) tegangan supply 24v, (2) tegangan ”inverter on” dan (3) tegangan Dimming.
- Jika semua tegangan telah ada berarti Inverter rusak.
