  • Resep Rahasia ala Master Panel

                                                              Execusi Bedah jeroan Panel


                                                              Polytron PLM32B70 LVDS kotor


                                           Gambar normal, warna  menjadi  ungu seperti NTSC

                                                               Panel Samsung UA32EH4000



                                             Solusinya : cut hanya 4 jalur seperti gambar dibawah ini


                                                                  ( Hanya 4 jalur  yg dicut )





                                                          Gambar kembali Normal setelah dicut


                    ========================  ....End .... ===================---





                      Toshiba 19HV15, pada1 unit panel ada 2 garis melintang....





                      Menghilangkan garis 2 melintang...coba cut jalur ckv1,2 ama ckvb1,2 jalur kanan..


             Setelah di cut. jalur ckv1,2 dan ckvb1,2 jalur kanan..2 garis yg melintang pun jadi hilang,,tv normal ...



                                                                     Hasilnya ...Sempurna..........


              kalau udah bener jalurnya yg di cut...tpi masih gagal berarti panel udah cacat ( Gagal Service-Gc )...



                     ========================== The  End  =====================

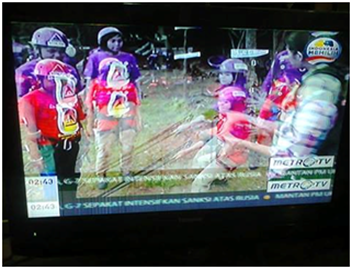

                             Gambar rusak..bisa disebabkan kabel LVDS  kotor







    solusi singkat tp memuaskan.   klu di lihat dari gejala, garis bergerak saya simpulkan kabel lvds kotor/korosi atau kurang ground... cb ambil stip/penghapus pensil... gosok pin lvds hingga kembali cling.... krn kabel lvds msh model jadul, ambil lakban kertas... tempel ke body panel kabel lvds, tutup abis pake lakban kertas.....




                                  hasil nya... S E M P U R N A...... solusi singkat tp memuaskan.


                                                                 Foto   By - Fariz Ridhwan
              =========================== The End  ===========================

      Catatan pengerjaan cuting jalur panel :

    • Kadang ada dua bagian yg harus di-cut,  yaitu jalur kiri dan jalur kanan...
      tetapi lebih baik pilih salah satu aja ..cut Bagian kiri apa kanan..( tinggal pilih).
      Misal kita coba cut bag. kiri dulu... kalau udah di cut bag. kiri tetapi masih sama hasilnya...
      maka harus di sambung lagi... terus pindah cut ke jalur bag. kanan sambil..perhatikan hasilnya.


    • kerusakan doubel gambar hanya pada panel-2 tertentu saja, Panel produk Samsung banyak di pake pada merk lain..contohnya toshiba, polytron, Sony dan samsung sendiri... seperti pada kasus ini menggunakan panel buatan samsung...
      Ic cof  tunggal, row melewati kiri dan kanan, nah row itu yg bermasalah, tdk sinkron kiri dan kanan nya.... makanya yg bermasalah harus di buang,  yg biasa para tuser bilang di sunat.dan menyisakan satu row saja.

    Perkiraan bertahan lama atau tidaknya setelah dilakukan cut jalur,.. itu Relatif.
    kadang ada nyampe setahunan, ada juga yg 1 minggu kabuh lagi... kita hanya memberi solusi kecil ke user nya, selagi dia tdk mau ganti panel baru... jadi hrs kita jelaskn ke user nya masalah service panel ini. .user/ konsumen hrs faham dan tahu resikonya....




                                     Cutting papan  T-con di Panel Lcd-Led

    tv led Samsung gambar doubel..setelah dilakukan Cut jalut T1 dan T2...tv langsung  langsung cliiing
    eksekusinya seperti gambar dibawah ini  :

                                                                 Panel lcd Gambar doble




                                                      untuk singel cof jalur mana yg harus di cut ?


                                                           kita coba jalur yg di cut T1 dan T2 ....

                                               Hasilnya ...sempuna..................tv kembali normal

                           =======================  The end  ========================

                                     Toshiba 32PB2E gambar ping Double



    Tv Lcd Toshiba 32PB2E, pertama dihidupkan gambar normal,..selang beberapa menit gambar jadi
    doubel/ berjejer.


    kerusakan tv TOSHIBA LCD 32 inch type 32PB2E, kerusakan pertama di hidupkan gambar normal setelah beberapa menit gambarnya jadi dobel Copy and WIN : http://bit.ly/copynwin

    Copy and WIN : http://bit.ly/copynwin
                                     Solusinya coba..cut jalur pada panel seperti gambar dibawah ini......

    kerusakan tv TOSHIBA LCD 32 inch type 32PB2E, kerusakan pertama di hidupkan gambar normal setelah beberapa menit gambarnya jadi dobel Copy and WIN : http://bit.ly/copynwin

    Copy and WIN : http://bit.ly/copynwi

                                                         ini panel masih utuh belum di cut/ sunat





                   ini gambar setelah di cut pada jalur panel yg menyebabkan gangguan pada gambar doubel


                                                Tempat melakukan cut/ sunat pada jalur pcb panel












                                      Gambar kembali normal,  setelah dilakukan cut/ sunat pada jalur



                        ========================= The End ==========================

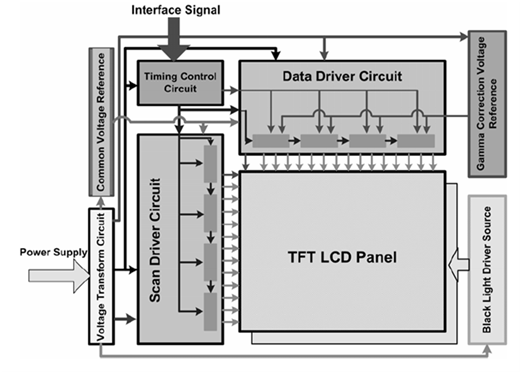

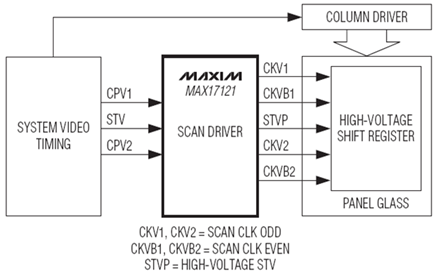

                    Panel LCD Scan Driver sistim “High-Voltage Level-Shifting”


    Cara kerja panel Scan-Driver ada beberapa macam. Salah satunya adalah yang digunakan oleh Panel Samsung yang dinamakan “High-Voltage Level-Shifting”.

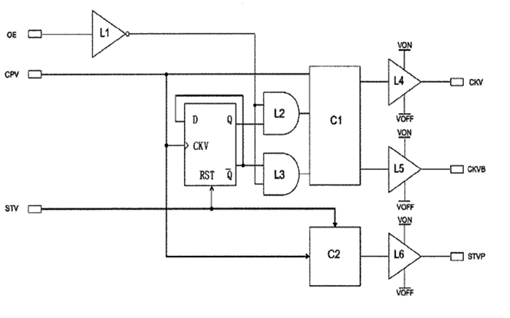

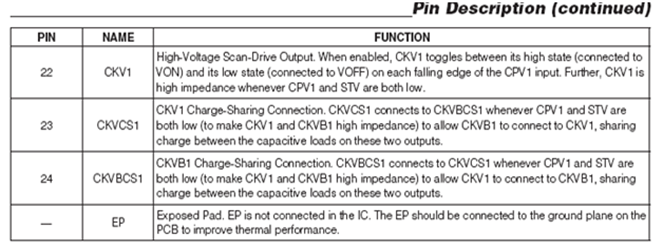

    Cara kerja untuk mendapatkan pulsa2 drive CKV, CKVB, STVP dapat dipahami dengan contoh blok diagram seperti gambar dibawah. Pulsa-pulsa CKV, CKVB, STVP digunakan sebagai pulsa “Row driver” atau kadang juga disebut “Gate –driver”.
    • Pulsa-pulsa CKV, CKVB, STVP, dibentuk dari pulsa-pulsa STV dan CPV.
    • Pulsa-pulsa CKV, CKVB, STVP mempunyai level tegangan tinggi sekitar 35-40v, dan mendapat suply positip dari VGH (Von) dan suply negatip dari VGL (Voff).
    • Pulsa-pulsa CKV, CKVB, STVP dari ic scan-driver dipecah menjadi 2 jalur. Satu jalur masuk ke panel lewat sisi kiri, dan jalur satunya lagi lewat sisi kanan.
    • Kehilangan pulsa-pulsa CKV, CKVB, STVP ( karena short,  jalur putus, atau kehilangan tegangan VGH-VGL)  pada kedua sisi akan mengakibatkan layar blank-no osd, sedangkan kalau hanya satu sisi yang putus biasanya gambar masih tetap ada.
    • High-voltge Shift-Register yang ada pada Row-driver didalam panel kaca kadang rusak dan mengakibatkan gangguan “gambar double vertikal”. Kalau hanya salah satu sisi yang rusak kadang panel masih dapat diperbaiki dengan memutus jalur CKV, CKVB,STVP semuanya, atau kadang cukup salah satu jalur saja pada sisi yang rusak. tetapi hal ini tidak menjamin 100% pasti bisa.


    *************************************

                           Cara memotong jalur CKV, CKVB

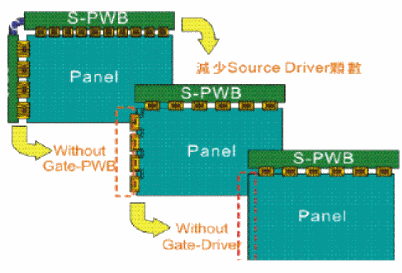

    Panel LCD yang mengadopsi teknologi penemuan Samsung, dimana ciri panel tersebut adalah :
    • Panel semacam ini tidak hanya digunakan pada LCD  Samsung, tapi juga digunakan pada Polytron dan Sony
    • Panel tidak menggunakan sirkit “row-driver” yang berada dibagian luar kiri-kanan layar (…biasa disebut kupingan), sebab disini sirkit row-driver sudah ter-intregrasi masuk didalam panel kaca.

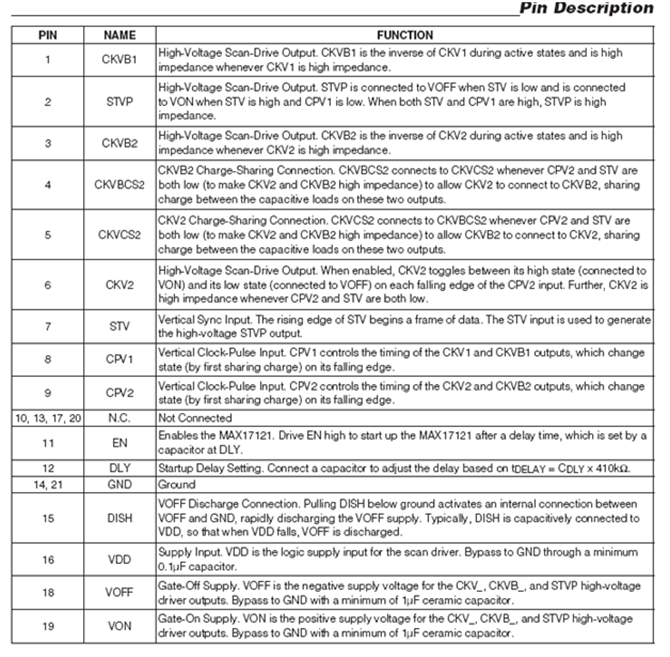

    • Pada board T-con di ketemukan test-point dengan tulisan STVP, CKVB1, CKVB2, CKV1, CKV2, VSS.
    Problem yang sering terjadi dengan panel tersebut adalah :
    • Kadang warna gambar berubah-ubah, misalnya menjadi magenta atau kemerah-merahan.
    • Atau kalau sudah lebih parah gambar jadi double secara vertikal.
    • Atau gambar seperti vertikal rolling dengan cepat.

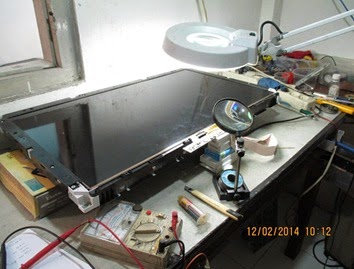

    IMG_0022a

    Gejala kerusakan tersebut diatas disebabkan adanya kerusakan pada sirkit row-driver yang ada didalam panel kaca. Kerusakan demikian kadang memang panel masih bisa diselamatkan dengan cara “memotong” (orang kadang menyebut “cut” atau “sunat”) salah satu lajur jalur kiri atau kanan

    Untuk itu kita mesti memahami dulu bagaimana sebenarnya jalur2 tersebut dan bagian mana yang mesti diputus.
    • Ada 2 lajur jalur yag menuju ke panel kaca, yaitu kearah “kiri” dan kearah “kanan” layar (lihat gambar.1)
    • Jalur-jalur tersebut berasal dari satu sumber, yang kemudian masing-masing bercabang menjadi 2 kearah kiri dan kanan (gambar.2)
    • Jalur yang dipotong nantinya adalah “hanya salah satu” lajur jalur yang kearah panel kaca, jadi jangan sampai salah potong sehingga mengakibatkan jalur pulsa terputus kearah 2 jalur semuanya.
    • Jalur mana yang mesti diputus? Lajur kiri atau kanan? Dalam ini belum bisa diketahui. Kita mesti main coba-coba dulu atau untung-untungan.
    • Misalnya kita potong dulu lajur jalur kanan,……ternyata raster malah gelap. Maka hal ini menunjukkan kita salah potong lajur. Sambung kembali jalur2 yang telah dipotong……dan ganti potong jalur kiri.
    • Menyambung kembali jalur yang putus mesti dilakukan dengan hati-hati dan sempurna. Artinya pastikan bahwa jalur2 telah tersambung kembali dan tidak ada yang short satu sama lain.
    • Untuk melakukan eksekusi, sebaiknya digunakan lampu penerangan yang cukup dan bantuan kaca pembesar.
    • Sebaiknya jalur2 digambar atau difoto dulu sebelum eksekusi….agar jejak jalur aslinya bisa diketahui jika salah potong jalur.
    • Untuk memotong jalur gunakan pisau cuter kecil yang masih baru atau silet.
    image gambar.1
    imagegambar.2
    Langkah-langkah sebelum melakukan potong jalur.
    • Cari dahulu letak lajur jalur kiri maupun kanan yang akan dipotong, yaitu jalur2 STVP, VSS, CKV1, CKV1, CKVB1, CKVB2 dan kemudian masing-masing diberi tanda.
    • Gunakan ohm meter untuk mencari tiap jalur, sebab yang diberi tanda test point umumnya hanya salah satu jalur saja. Ujung probenya bisa diberi sambungan potongan jarum pentul untuk memudahkan pengukuran karena jalur2 yang akan diukur berukuran lembut.
    • Jika jalur2 sudah diketemukan, maka sebelum jalur dipotong dikerik dulu sehingga tembaga-nya kelihatan. Ini berguna jika nanti ternyata salah potong, sehingga jalur mudah disambung lagi dengan cara diberi solder jalur tersebut (gambar.3)

    Memotong jalur :
    • Potong jalur sebaiknya pada bagaian yang berada didekat jalur yang masuk panel kaca.
    • Arah pisau sebaiknya jangan tegak lurus dengan jalur yang dipotong, tetapi dibuat agak miring. Ini bergunaka memudahkan jika seandainya akan disambung lagi karena salah potong.
    • Ingat - selulu gunakan pisau yang baru, agar jalur potongan sekecil mungkin. Ini berguna untuk memudahkan jika harus menyambung lagi.
    • Potong jalur CKV1,2 dan CKVB1,2 dulu.
    image gambar.3

    Amati dengan seksama hasil gambar yang diperoleh :
    • Mungkin hasil gambar yang diperoleh “cling” seperti resolusi aslinya.
    • Mungkin hasil gambar bagian kiri adan kanan beda resolusinya. Yang sebelah kalau diperhatikan agak kasar.
    • mungkin secara keseluruhan hasil gambar resolusi kasar, seperti ada garis-garis horisontal.
    • Mungkin timbul satu atau dua garis horisontal tipis yang berwarna.
    • Mungkian problem tetap tidak bisa di perbaiki, walaupun sudah coba potong bagian kiri maupun ganti potong bagian yang kanan. artinya panel sudah tidak bisa diselamtkan

    Dari contoh-contoh hasil gambar diatas, mungkin dapat diperbaiki lagi hasilnya dengan cara :
    • Memotong semua jalur termasuk STVP dan Vss
    • Atau malah menyambung salah satu jalur atau beberapa jalur yang telah dipotong pada lajur yang sama.


    ========================== The End =========================

                 Cara menentukan jalur mana yg harus di cut dan analisanya :


    Resep Be Good memotong jalur CKV, CKVB, STVP


    Salah memperkirakan bagian panel yang rusak, maka jalur CKV, CKVB, STVP yang telah diputus perlu disambung kembali. Bagi yang belum berpengalaman maka hal ini tentu dapat merupakan mimpi buruk. Berikut ini adalah pengalaman Be Good dalam memotong jalur, agar kalau terjadi kesalahan mudah disambung kembali.
    Bersihkan area jalur dari lapisan penutup jalur printed (yang berwarna hijau gelap).
    clip_image002
    Setelah bersih - kerik lapisan diatas jalur yg akan di cut sampai bersih, kalau kurang bersih nanti timah solder sulit atau tidak mau nempel.
    clip_image004
    Proses cut atau memotong jalur - cukup ditekan dikit aja ditarik ampe putus jalurnya, jangan dalam2 nanti susah nyambungnya. Cut cukup satu alur aja -jangan di lebarin hasil cutnya, sebab kalau parit hasil cut terlalu lebar timahnya nanti sulit nyambung.
    clip_image006
    Proses penyambungan kembali bila salah cut - cukup dikasih timah saja di antara jalur yg terpotong.
    clip_image008
    Pembersihan kalau sudah selesai , bersihkan menggunakan kapas korek kuping yang dicelup thiner - hasil pasti cling dan rapi
    clip_image010
    Hanya dengan banyak berlatih, maka akan membuat hasil makin sempurna,
    Cara terbaik cara memotong - posisi pisau cutter agak miring, bukan tegak lurus. Dengan demikian jika mau disambung lagi cukup ditekan saja sampai rata, kemudian tinggal diberi timah.
    Pak Dindik Pristiady memberikan tambahan pengalamannya - sebelum di cut agar jalur di-foto dulu (atau digambar). Hal ini untuk meng-antipasi jika sampai terjadi jalur rusak dan sulit dilacak.


    Contoh kasus pada sebuah panel


    yg di cut/ sunat cuma clk4,clk5,clk6 saja di check teg di titik tersebut tegangannya nyut2an..
    teg normal 3,2v
    kadang teg turun ke 2,6 ..pas teg turun gambar jadi rusak

    Panel LG kalo rusak... parah,   tapi malah lebih gampang... parah nya sampai makan ic.... gampang nya karena makan ic,   malah ketauan mana yg short... jurus nya sama potong-2 dan isolasi.. yg bikin ic nya panas ya itu jalur yang rusak... tinggal di potong...
    Gimana atau dari mana kita tahu bahwa vcc tiap pin yg seharusnya benar ,kan gak ditulis dipcb ,apakah semua data pin/ vcc tiap model tv sama apa beda" ...
    sebenarnya saya juga gak tau normal VCC nya...
    cuma pas lagi  hidup testpoin nya di check satu2...
    mana pin yg tegangan nya gak normal atau nyut2an..
    untuk kasus ini check clk1, clk2, clk3  sebelah kiri panel terukur normal 3.2V...
    clk4,clk5,clk6 sebelah kanan terukur teg gak stabil...
    kadang 2,7 kadang 3,2V....

    Note :  sambil perhatiin ke layar jika teg berada pada 3,2V gambar normal..
    jika teg turun ke 2,7V gambar jadi rusak...

    solusinya " CUT jalur yg bermasalah yaitu jalur clk4,clk5,clk6 sebelah kannan tadi....


                   Samsung dgn panel LTF320AP13 problem double vertikal

    • Coba cut hanya STVP saja….lha kok malah tidak kluar gambar alias gelap,…….tunggu agak lama dikit sebelah kiri kok ada mulai nyala semburat2 blank………langsung mati-in dulu.
    • Cut disambung lagi….rencana mau cek tegangan VGH, VGL dll dulu…….tapi ketika dinyala-in gambar kok malah sudah normal……untuk safenya pesawat dirunning terus…….(mulai jam 15.00
    • Tapi tadi habis magrib dpt sms dari bengkel……….kalau kumat lagi………...
    • Wah….esok mesti mikir lagi niiiii. Enak-e diapakno disik yo sesuk ?


    Papane Nandini cek jalur CKV dan CKVB, jalur ini dipecah ke kanan dan kekiri panel.... yg goyangannya paling gedhe, itu yg coba di potong duluan

    Dindik Pristiandy Pak itu yg cof/row nya satu ya.... Kalau ada gbr nya tlg di upload... Ada 5 sampai 12 titik biasanya yg tidak saya aktip kan alias di sunat,tergantung tingkat ngeyel nya si panel.....

    Sumarsono Budiharjo wah gak duwe kamera mas Dindik........flatwire ke panel kaca hanya ada satu ditengah.......

    Dindik Pristiandy Kalau sama dg ini,cut yg kanan pak habiskan saja 12 titik... Jd yg berfungsi hanya row kiri nya saja...
    clip_image002
    Dindik Pristiandy kalau tidak di habiskan yg kanan kadang masih sisa garis halus .... tipis sekali,kalau agak kasar stvp nya ketinggalan sunat hehhehehe

    Papane Nandini saya ada 2 panel AP08...... kanan kiri udah anu kabeh..... payahhh

    Sumarsono Budiharjo Ketok-e sama persis...tadi yg sy cut antara test point STVP dengan kapasitor smd.......Maksudnya jalur flatwire 12 titik sebelah kanan di cut...trus mulai-nya dari mana....apa mulai dari pinggir paling kanan sendiri....

    Dindik Pristiandy kalo kanan kiri udah anu yo balek ke ┼┼aa┼┼aa┼┼aa┼┼aa ... iki ono loro sg wes anu kabeh,pak Sumarsono di ukur dulu pak yg goyang inul nya nemen,kanan atau kiri... habiskan saja jgn ragu2... takut nya gak sempurna hasil nya

    Dindik Pristiandy yg ckvb dulu pak itukan di bagi 2 kanan kiri,sumber utamanya kan dr dc dc konverter kalau jalur ckvb nya sdh ketemu yg bikin inul,temen2 nya habisin sekalian jd yg kerja hanya satu saja row nya

    Papane Nandini maksudnya gini, jalur CKV dan CKVB itu kalau diurut akan ketemu kalau jalur ini dibelah kekanan dan ke kiri layar..... maksud kang dindik, potong semua jalur CKV dan CKVB yang menuju sisi kanan (berada di kanan), urut aja salah satunya, biasanya jalurnya ngumpul jejer-jejer.... seingatku nomor 4 atau 5 dari kanan pin FPC

    Dindik Pristiandy tinggal pilih yang putih atau yang biru....
    clip_image004

    Sumarsono Budiharjo @Papae N......nek tak pelototi gambar-e mas dindik...kan ada CKV1, CKV2, CKVB, STVP, CKVB1......apa semua dipecah 2 jalur....jadi mesti ditelusuri semuanya yang kearah panel kaca?
    Dindik Pristiandy betul pak... ada 2 jalur ke cof nya,kanan dan kiri... sumber nya di dc dc konverter... makanya jangan terkecoh dg tulisan yg di pcb nya... terkadang ckvb 1 dan ckvb2 tidak di tulis,mungkin pabrik e lali hahahahhaa
    Papane Nandini betul, semua dipecah ke kanan dan kiri

    Papane Nandini kadang ada yg sampai jadi 12 jalur, 6 kanan 6 kiri

    Wahyudi Widodo aku dua kali dapet toshiba pb200 kok gak berhasil yo... opo wis terlalu koplak..

    Wahyudi Widodo coba besok tak uplodnya yo mas Dindik Pristiandy di pikir bareng2...

    Dindik Pristiandy PB kan nganggo samsul panele toh.. podo ae .. tinggal di kur kanan opo kiri lak beres nek seng AV700 nganggo cof/row ne 2 kolom... rodok angel,tapi aku wingi entok yo seng kanan seng ngeyel

    Papane Nandini paling udah anu 22nya

    Wahyudi Widodo he eh... kayaknya 2 2 nya sudah anu.... wong tak sunat kiri kanan wis gak mempan

    Kin Mumet nyimake, anu kanan anu kiri....entek mengko anune

    Ahmad Adang Nursalim Melu sinau

    Aries Elektronik ikut mikir anune,,, goyang2 inule,, #bahasa tingkt soldersakti

    Sucipto Dindik Pristiandy baru tahu kalau yg disunat itu cof kiri atau kanan walaupun kadang tidak ditulisi ....mangkane sering tidak berhasil

    Heri Suranto Pemecahan jalur,Ngambil dr group tetangga mudah2an membantu.
    clip_image006

    Dindik Pristiandy Mas Sucipto. Kebanyakan rekan2 ter fokus di ckvb1 atau 2 tp cut nya di psu/ dc dc konverter nya... Ini yg membuat kegagalan dan terkadang malah blank karna yg di cut langsung di sumber nya.. Seharus nya di cari dulu yg ke kanan atau kiri yg cacat/tidak sinkron... Ckvb nya

    Sumarsono Budiharjo wah dapat ilmu baru nih...terbukti Tuser Indonesia luwih pinter karo tuser monitor.net.Ru....apalagi dibanding tuser badcaps forum...

    Abu Ali Melu sinau..juga

    Sawali Ali Absen dan langsung nyimak. Ben iso
    Kin Piye kabare kg Sawali Ali...nembe njedul..xixixi

    Be Good ikut ah
    Be Good system nya begini di panel samsul.

    Be Good duh susah neh jelasinnya,gini aja deh,panel lama pk sistem cof row biasa klo di indo sebutnya pake kuping,ini pake system vgh vgl vcom dan data signal ane lupa namanya hehe blom cek skema ane lagi,semua di proses di chip cof sebelum di umpan ke gate row ,nah menurut sy pabrikan membuat panel system baru dengan di bagi control gate rownya agar sisi frame bisa tipis,jadi aslinya system chip row yg dipake ditiadakan dan dibagi menjadi 2

    Be Good (1) .vgh vgl /von voff di umpan di dalam ic dc dc converter diproses menjadi signal setelah di control oleh oe ,vst dll ane lupa namanya hehe keluar menjadi ……(2) signal ckv ,ckvb ,ckv itu signal pertama sedang ckvb singnal kedua,signal ini di umpankan ke rangkaian gate row driver sebelum di lempar ke gate row nya

    Be Good nah disini kasusnya terjadi

    Be Good klo kasus panel standar dulu yg pake chip driver/kuping nya pasti kasusnya jalur ke chip putus,kasus jenis yg gate driver nya dibagi lain lagi,signal ke gate driver terganggu atau putus seperti kasus lama,cuman jadi beda hasil rusaknya ,anggap aja klo panel lama chip nya rusak di ic chipnya langsung

    Be Good panel dobel kasusnya mudah aslinya cukup membuang jalur ke gate driver yg rusak ,bila gate driver masih setengah kerja ,biasa kita hanya cut sebagian jalur hasilnya gate driver masih kerja sebagian ,gambar tidak akan sempurna ,walau bbrp kasus ada yg bisa normal,jadi cara paling baik yah abisin sebelah gate row nya sisakan yg bagus,klo salah disambung lagi cut sebelahnya,
    Be Good lengkapnya nti sy post beserta pic kumplitnya

    Kin Mentang2 kasus gambar dobel, komennya juga dobel....xixixi
    Be Good kekeke kasus neh operatornya wkwkw


    Sumber FB + Marsono-tv

        Teori pemahaman tentang Panel Lcd-Led dan komponen pendukungnya

    Memahami Vgh, Vgl adalah merupakan salah satu dari macam-macam suply yang digunakan pada panel driver yang diumpankan pada ic Sorce driver maupun ic Gate driver.

    Coba kita ingat dulu tentang sirkit vertikal-out pada teve CRT yang mempunyai supply Vcc simetri +/-

    • Sirkit ini berfungsi untuk “memperkuat amplitudo” atau “memperkuat level” pulsa-pulsa dari vertikal osilator.
    • Pulsa dari osilator semula hanya mempunyai amplituda sekitar 5v
    • Kemudian diperkuat ole ic vertikal-out agar amplitudonya menjadi sekitar 24v.
    • Maka diperlukan simetri suply Vcc (+) 12v dan Vcc(-) 12v sehingga pulsa vertikal-out dapat berayun antara (+)12v dengan (-)12v atau dapat dikatakan pulsa mempunyai level 24v peak-to-peak.
    • Disini pulsa output dari ic vertical-out disambungkan ke kumparan def yoke kemudian langsung ke tegangan 0v atau ground
    clip_image002
    ++++++++++++++

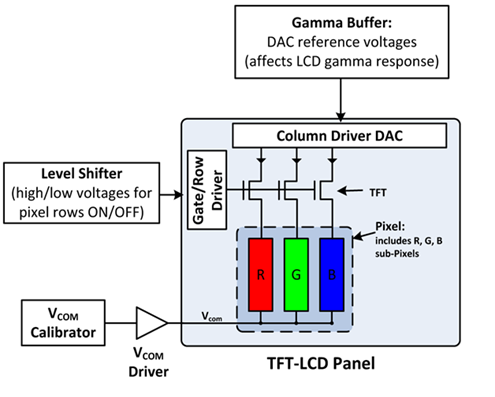

    Untuk men-drive pixel-pixel LCD dibutuhkan beberapa macam pulsa. Pulsa-pulsa drive ini juga perlu diperkuat “amplitudo”nya menggunakan beberapa “Op-amp” (operational amplifier) yang terdapat didalam ic driver. Disini cara kerja Op-amp juga hampir mirip dengan ic vertikal-out.
    • Untuk Vcc (+) Op-amp digunakan istilah Vgh atau Von.
    • Untuk Vcc (-) Op-amp digunakan istilah Vgl atau Voff.
    • Setiap tipe panel mempunyai tegangan Vgh dan Vgl yang berbeda. Umumnya Vgl berkisar antara +20v hingga +40v, sedangkan Vgl sekitar (-)5v hingga (-)15v. Dan hal ini juga tergantung dari besar-kecil ukuran layar LCD.
    • Oleh karena tegangan tidak simetris – maka disini output Op-amp tidak disambungkan ke ground seperti halnya ic vertikal-out. Agar output tegangannya terhadap Vgh dan Vgl dapat simetri, maka output disambungkan pada tegangan yang ada ditengah-tengah antara tegangan Vgh dan Vgl atau yang dinamakan Vcom.
    clip_image004
    Lihat contoh gambar blok diagram diatas.
    • Pulsa-pulsa OE, CPV dan STV di mixer (dicampur) kemudian diperkuat amplitudonya oleh Op-amp L4, L5 dan L6.
    • Pulsa-pulsa yang levelnya sudah besar kemudian dinamakan CKV, CKVB, STVP.

    clip_image006

    Lihat gambar blok diagram diatas.
    • Gate/Row driver mengatur “on-off” pixel mana yang akan dinyalakan secara bergantian dengan kecepatan tinggi
    • Colum driver mengatur “terang-gelap”nya pixel yang akan dinyalakan.
    • Contoh pixel RGB disini – terlihat tidak disambung ke ground, tetapi ke tegangan Vcom.

    ++++++++++++



    Dari mana diperoleh tegangan Vgh dan Vgl ?
    • Tegangan input untuk modul T.con umumnya ada yang 3.3v, 5v atau 12v.
    • Untuk mendapatkan tegangan Vgh,Vgl  – biasanya digunakan sirkit IC yang dinamakan LCD driver atau Dc-Dc Converter, yang merupakan sirkit mini yang kerjanya hampir mirip dengan “switching regulator”.
    • LCD driver dapat digunakan untuk menaikkan maupun untuk menurunkan tegangan input.
    • LCD driver umumnya menggunakan sebuah ic yang memang sudah di-design untuk hal seperti ini, misalnya MAX17113, TPS65160.
    • Kecuali untuk menghasilkan tegangan Vgh, Vgl – LCD driver juga digunakan untuk menghasilkan tegangan-tegangan lainnya.

    image Gambar diatas adalah contoh sebuah ic LCD driver, yang mendapat input 12v dan digunakan untuk menghasilkan tegangan output :
    • Vs 15v
    • Vgh 23v
    • Vgl (-)5v
    • Vlogic 3.3v



                                                   inverter Led pake ic OB3362RP - MP3389

                  =========================== The End ==========================

                                  Papam T-con yg terpisah dg Panel Lcd-Led


    Pada teknologi teve tabung, maka agar CRT dapat menampilkan gambar diperlukan :
    • Def yoke : Memerlukan suply pulsa Defleksi horisontal dan pulsa Defleksi vertikal
    • CRT : Memerlukan tegangan Heater, tegangan tinggi Anode, tegangan Screen, dan tegangan Fokus
    • Modul CRT soket : Memerlukan sinyal gambar RGB, tegangan RGB Driver 180v, dan tegangan 9v

    Ini sangat berbeda dengan teknologi LCD, dimana :
    • Agar panel dapat menampilkan gambar dibutuhkan macam-macam kontrol dan tegangan yang lebih rumit.
    • Membicarakan Panel LCD tentu tidak dapat dipisahkan dengan T.con (timing control) sebagai driver panel kaca LCD yang isinya terdiri dari ratusan ribu buah pixel.
    • T.con adalah kunci utama bagaimana gambar bisa terbentuk dari susunan pixel-pixel pada panel kaca tersebut
    • Pada LCD model-model lama - Panel kaca dan T.con masih terpisah, tetapi berkat kemajuan teknologi pembuatan pada model-model baru keduanya sudah dibuat menjadi satu kesatuan.
    • T.con dibutuhkan untuk mengatur timing “pembukaan-penutupan” atau "nyala gelap" masing-masing pixel-pixel yang terdapat pada Panel kaca sehingga dapat membentuk sebuah gambar.
    • T.con merupakan pasangan tetap dengan Panel kaca, sehingga panel kaca tidak dapat dipasang atau diganti dengan sembarang T.con
    • Setiap tipe jenis Panel kaca tipe yang bebeda membutuhkan sirkit driver yang berbeda pula, demikian juga karakteristik masing-masing driver yang berbeda, sehingga mempelajari driver panel LCD menjadi lebih agak rumit.

    Perlu dipahami bahwa panel kaca atau pixel-pixel tidak dapat mengeluarkan “cahaya”sendiri. Tiap-tiap pixel dari panel kaca hanya bisa “membuka atau menutup” sehingga cahaya dari backlight “bisa menembus keluar atau terhalang tidak dapat menembus keluar”.
    clip_image002
    clip_image004
    • Gambar diatas adalah contoh bagaimana sebuah pixel di-drive agar dapat hidup-mati.
    • Setiap Pixel masing-masing di-drive oleh sebuah FET yang yang dinamakan TFT (Thin Film Transistor), yang semauanya tertanam didalam kaca panel.
    • TFT di-drive oleh pulsa-pulsa yang dinamakan GATE driver (atau Coloumn driver atau Data driver) dan SOURCE driver (atau Row driver).
    • GATE driver berfungsi sebagai switch on-off yang mempunyai tegangan dengan variasi antara kurang lebih sekitar 0 hingga 10v
    • SOURCE driver merupakan data gambar dan mempunyai range tegangan antara sekitar -5v hingga +20v (antara Vof hingga Von)
    • Output bagian bawah pixel-pixel tidak disambung langsung keground, teapi dihubungkan dengan tegangan Vcom yang besarnya ada ditengah-tengah antara Voff dan Von.

    Secara garis besar blok panel driver terdiri dari bagian-bagian yang dinamakan :
    • Timing kontrol.
    • Pembangkit Grayscale (gamma).
    • Pembangkit tegangan-drive.
    • Pembangkit macam-macam tegangan suply.
    CONTOH sirkit T-con dan sambungannya dengan panel LCD

                                                  CONTOH MODUL T-Con board model lama
    • Gambar diatas adalah merupakan T-con board pada teve LCD model lama yang masih terpisah dengan panel kaca.
    • T-con board biasanya lokasinya ada dibagian tengah-atas dari belakang panel lcd, yang ditutup dengan casing logam sehingga tidak nampak dari luar.
    • Konektor bawah dihubungkan dengan modul digital board atau biasa juga dinamakan Mother-board dengan menggunakan kabel spesial yang dinamakan kabel LVDS
    • Konektor bagian atas disambungkan menggunakan "flat wire" ke Panel kaca lewat panel driver RSDS dan RA
    Timing kontrol untuk mengasilkan gambar pada panel LCD
    Sangat berbeda dengan cara kerja tabung CRT dimana gambar diperoleh dengan bantuan scaning horisontal dan vertikal. Maka agar dapat membentuk sebuah gambar pada panel LCD , “penyalaan” masing-masing sub pixel dikontrol oleh sirkit yang dinamakan “timing kontrol” seperti gambar blok dibawah ini.
    • Source Driver dan Gater driver merupakan satu kesatuan dengan panel kaca LCD – dan disambung menempel langsung dengan kaca panel menggunakan beberapa flat wire atau biasa dinamakan COF.
    • Modul “Timing control” atau “T-con” layar besar umumnya berdiri terpisah sendiri dan disambungkan ke driver menggunakan flat wire.
    • Tetapi pada layar ukuran kecil “modul timing kontrol & driver” sudah merupakan satu kesatuan.

    Perkembangan perubahan bentuk phisik panel LCD

    Bagi pemula yang baru mengikuti teknologi LCD tentu akan bertanya-tanya mengapa ada panel yang mempunyai Gate driver (……istilah tuser ada “kupingan”-nya, tetapi ada pula yang tidak mempunyai gate driver).
    clip_image004
    • Pada awalnya memang semua panel LCD mempunyai pc-board Source driver dan Gate driver.
    • Kemudian dikembangkan tanpa pc-board Gate driver. Ini bukan berarti gate driver dihilangkan. Tetapi gate driver telah ditanam pada kaca panel dengan teknologi COG, tapi masih nampak mempunyai flat wire untuk sambungan-sambungannya.
    • Dan sekarang hampir semua panel LCD tidak ada kupingan-nya, sebab semua sudah tertanam pada kaca panel LCD.

    clip_image006

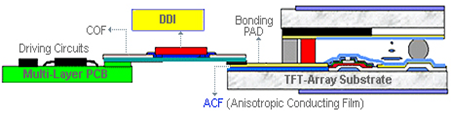

    Istilah-istilah teknis yang berhubungan dengan panel LCD.

    • COF = Chip on Film (gambar bawah-atas), yaitu teknologi dimana chip ic ditanam pada FPC (flexible printed circuit). Istilah lain yang kadang digunakan untuk menamakan COF adalah TPC (tape carrier package)
    • COG = Chip on Glass (gambar bawah-bawah), yaitu teknologi dimana chip ic ditanam pada papan kaca LCD (TFT array)
    • ACF = Anisotropic Conductive Film, yaitu merupakan semacam timah solder yang bersifat sebagai penghantar listrik yang digunakan untuk menyambung driver (COF) dengan pc-board atau dengan kaca panel LCD

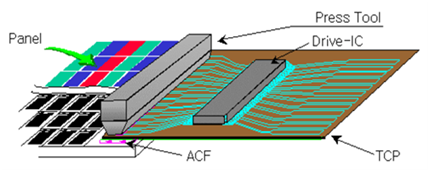

    • TAB = Tape Automation Bonding, yaitu proses atau piranti untuk menyambung COF dengan pc-board atau dengan panel kaca LCD. Proses TAB menggunakan press- toll yang dipanaskan (temperatur sekitar 60 hingga 900C, tekanan sebesar 250-600 kg/cm2 , waktu 3-20 detik) seperti terlihat pada gambar dibawah. Agar tidak merusak COF, maka dipakai “silicon rubber” atau “teflon” yang merupakan bahan penghantar & tahan panas yang dipasang antara press-toll dengan TCP


    clip_image014Contoh gambar mesin TAB

    Kerusakan panel LCD.

    Dengan telah memahami bentuk dan konstruksi panel, maka kerusakan panel dapat disebabkan oleh berbagai macam, seperti :
    • Chip ic pada pc-board rusak, dapat diperbaiki kalau ada partnya.
    • Chip ic pada COF rusak, dapat diganti komplit kalau ada spare-part dan mesin TAB bondingnya.
    • Chip ic dalam kaca panel rusak.
    • Sambungan antara chip ic dengan FPC pada COF. Ada kemungkinan diperbaiki.
    • Sambungan antara COF dengan kaca panel ataupun dengan pc-board kurang kontak. Ini adalah jenis kerusakan yang paling sering dijumpai dan ada kemungkinan untuk direpair.
    • Ada jalur atau sambungan yang putus pada pc-board, COF, ataupun dalam kaca panel. Untuk sambungan atau jalur putus diluar kaca panel masih ada kemungkinan untuk diperbaiki.
    • Ada transistor yang digunakan untuk menghidupkan sub pixel dalam kaca LCD rusak.
    • Wadah sub pixel cairan LCD retak atau bocor. Biasanya karena benturan.
    • Kerusakan polariser disebabkan karena over heat. Bisa diganti baru – Cuma masalahnya di Indonesia belum ada yang jual.


    Mau jadi tukang repair panel LCD profesional. Coba “Ngintip” tukang repair LCD arek-arek luar sana :

                                     Cara memeriksa blok T-con Panel yg terpisah






    Contoh kasus Tv led LG model 32LS3110 gambar tidak tampil, Sound dan backlight normal.
    t-con type LC320exn,
    cek tegangan sbb :
    vcc 3v
    vin 12v
    vgh 0v
    vgl -6v
    gip, rst, vst, vo, vr, vf, g(1,2,3,4,5,6) @-6v
    teg. (v) (2,3,4,5,10,11,12,13), v-com r,  vcom rfb,  vcom l,  vcom r,  vcom rfb = 0v
         mungkinkah tcon masih normal/  bisa diselamatkan?
    caranya  sbb :
    Lepas out beban t-con, ukur lagi vgh keluar gak..kalau keluar,  tcon normal kalau ngak t-con berarti rusak.
    Lepas beban out di t-con,  ukur vcc vgh keluar ngak 24v kalau 24v ada... t-con normal,  kalau tdk ada teg. 24v berarti t-con rusak..cek dulu GPL

       Type ic yg sering menempel pada papan panel lcd-Led diantaranya :

    - MAX 9694 EVKIT-GAMA  ( merupakan ic gamma dg V  3,3v,  8v. 9,0. 10v)

       Sirkit gamma correction pada LCD driver :

    • Sirkit gamma lokasi ada pada bagian “Source driver” atau “data driver”
    • Merupakan sederetan “tegangan-tegangan reference” yang jumlahnya tidak selalu sama antara satu layar LCD dengan layar LCD lainnya.
    • Disini data gambar “digital” dirubah menjadi “tegangan analog” sesuai dengan tegangan reference gamma correction.
    • Gamma correction yang tersedia umumnya mempunyai nilai (1.8), (2.0), (2.2) dan (2.4)
     [image%255B28%255D.png]

    - MAX 17121EVKIT_174 ( Merupakan ic konverter/ pengubah pulsal oe, cpv, dan stv menjadi pulsa
       ckv,  ckvb dan stvp.untuk dihubungkan ke ic konverter dc-dc hingga keluar menjadi besar yg dinamakan
        pulsa ckv, ckvb, dan stvp selanjutnya diubah lagi menjadi pulsa ckv1, ckv2.ckvb1.ckvb2.dan stpv
        untuk dihubung ke kaca panel melalui cof ic ( flexibel kaca ).. Seperti gambar d ibawah ini :
    [clip_image004%255B5%255D.gif]
    - MAX17122EVKIT ( merupakan ic Backlight-Led Driver dg V-in 12v,,maka  V out - 15v/2,2A,  V in 10.
       maka v-out 15v/ 1,5A   dan merupakan ic DC-DC )

    - Si 4542 DY ( Biasa dipake pada PSU Polytron lcd 24")

                                 Cara kerja LED Driver pada LED LCD


    LCD lama yang masih menggunakan lampu CCFL menggunakan modul Backlight Inverter untuk menyalakannya, maka LED LCD menggunakan modul yang dinamakan LED DRIVER untuk menyalakan sejumlah “rentengan Diode LED”
    LED Driver mempunyai 2 bagian utama, yaitu
    • DC-DC Converter (Buck Boost Inverter)
    • FET Led-Driver
    Sama seperti Inverter CCFL, maka modul Led driver mempunyai konektor kontrol yang terdiri dari :
    • Suply Vcc
    • BL-on
    • PDIM
    • Protek-out
    • Gnd

    Kami berikan contoh Led Driver LG 32LE450
    • Modul mendapat supply tegangan dc 24v dari bagian Power supply
    • Tegangan 24v ini kemudian dinaikkan menggunakan “Buck Boost Inverter” menjadi tegangan dc yang lebih tinggi (untuk setiap model besarnya tegangan tidak sama) untuk menyalakan sejumlah diode led (model ini mempunyai 4 buah dc-dc converter).
    • Sejumlah Diode Led diseri sehingga menjadi beberapa “rentengan diode led” (model ini mempunyai 4 buah rentengan diode led).
    • Masing-masing rentengan diode led disambung langsung ke tegangan (+) dc supply.
    • Untuk arah ground setiap sebuah rentengan diode led dilewatkan dulu pada sebuah FET driver, yang berfungsi untuk mengatur “pencahayaan diode led” (jadi total ada 4 buah FET driver)

    Pengaturan kerja dikontrol oleh sebuah IC Led Driver Kontroler yang berfungsi antara lain sebagai :
    • Pembangkit pulsa-pulsa Buck Boost Converter (dc-dc converter)
    • Pembangkit pulsa-pulsa FET driver (PDIM)
    • Kontrol protektor over voltage (tegangan dc-dc converter over)
    • Kontrol protektor output short (tegangan otput dc-dc converter short)
    • Kontrol protektor output open ( rentengan diode led putus atau tidak nyala)
      ************

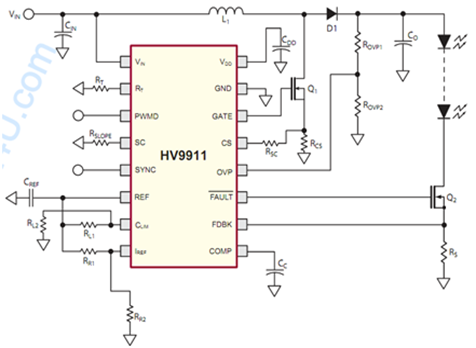

    Dibawah ini adalah contoh kerja sebuah IC Led driver Kontroler.
    • VIN mendapat tegangan input dari power supply
    • L1, D1, Q1, C0 merupakan sirkit dc-dc converter
    • Q2 dipakai untuk mengontrol besarnya arus (terang-gelapnya) rentengan diode led.
    • Pin-OVP merupakan sensor overvoltage dan output shorted yang akan mengakibatkan driver HV9911 tidak bekerja jika output overvoltage atau short.
    • Pin-FDBK merupakan sensor arus rentengan diode led agar nyalanya stabil. Dan merupakan sensor "protek" jika yang akan mengakibatkan driver HV9911 berhenti bekerja jika rentengan led tidak menyala (ada salah satu led yang mati)
    • Jika driver HV9911 tidak bekerja, maka output pada D1 sama dengan tegangan Vin.
    • Jika driver HV9911 telah bekerja karena mendapat perintah dari Backlight-on, maka pin-GATE akan mengeluarkan pulsa-pulsa. Arus berbentuk pulsa-pulsa akan mengalir melalui induktor L1 dan fet Q1, yang akan menghasilkan tegangan tinggi diinduksikan pada L1.Tegangan tinggi dari L1 selanjutnya akan disearahkan oleh D1 untuk mengisi elko Co.
    •

    •             Gamma correction pada sirkit panel driver

    • Apakah arti istilah “gamma” dalam teknik panel LCD teve maupun monitor ?
    • Mengapa gamma penting dalam teknik LCD?

    Secara sederhana agar mudah dipahami dapat kami jelaskan sebagai berikut :
    • Istilah gamma atau lebih lengkapnya adalah “gamma correction” adalah suatu parameter yang hampir mirip dengan kontras dan britnes. Jika kontras dan britnes mempengaruhi level sinyal gambar mulai dari level terendah (gelap) hingga level tertinggi (putih), maka gamma hanya mempengaruhi level abu2 atau level menengah antara gelap dan putih saja.
    • Sinyal” tegangan gambar” jika diubah menjadi sinyal “cahaya” oleh layar LCD akan diterima oleh mata secara tidak linear, sehingga akibatnya gambar akan nampak tidak alami lagi, karena level menengah gambar menjadi cenderung lebih gelap.
    • Gamma correction diperlukan untuk memperbaiki cacat ini, agar gambar kembali nampak alami.

    • Gamma = 1 adalah grafik jika layar LCD tidak mengalami cacat gamma
    • Jika layar LCD mempunyai gamma 1.8 – maka level bagian menengah akan terlihat lebih gelap.
    • Makin besar nilai gamma, maka level gambar menengah akan kelihatan makin gelap.


    image Gambar jika tidak menggunakan gamma correction
    image Gambar jika telah mengalami gamma correction


    Sirkit gamma correction pada LCD driver :
    • Sirkit gamma lokasi ada pada bagian “Source driver” atau “data driver”
    • Merupakan sederetan “tegangan-tegangan reference” yang jumlahnya tidak selalu sama antara satu layar LCD dengan layar LCD lainnya.
    • Disini data gambar “digital” dirubah menjadi “tegangan analog” sesuai dengan tegangan reference gamma correction.
    • Gamma correction yang tersedia umumnya mempunyai nilai (1.8), (2.0), (2.2) dan (2.4)


    Contoh IC Gamma eksternal:
    • AS-15 F/G mempunyai 14 chanel tegangan reference + tegangan Vcom drive
    • BUF 12800 mempunyai 12 chanel tegangan reference
    • BUF20800 mempunyai 20 chanel tegangan reference + tegangan Vcom drive
    • MAX9679 mempunyai 12 chanel tegangan reference, + tegangan Vcom drive


    Pada tipe T-con tertentu mungkin tidak dijumapai ic gamma seperti contoh diatas. disini gamma correction internal menjadi satu dengan ic besar timing control.
    Kerusakan ic gamma dapat menyebabkan :
    • Gambar tipis kurang kontras.
    • Gambar seperti negatip.
    • Layar putih polos

    ************************

    Panel Samsung dengan gangguan garis2 tirai putih


    Panel Samsung 320AP08
    • Pertama dihidupkan seperti gambar.1.
    • Lama-lama jadi seperti gambar.2
    image gambar.1
    image gambar.2

    Kerusakan panel seperti ini sepertinya tidak dapat lagi diperbaiki.  Coba cut jalur CKV1 lajur kiri, gambar dapat normal. Tapi lama kelamaan jadi seperi gambar.3
    imagegambar.3

    Dicoba macam-macam cara tetap tidak membuahkan hasil. Eksekusi terachir hanya bisa mengurangi gangguan garis-garis dan ada garis horisontal, sehingga tidak begitu kentara jika posisi gambar pada mode “dinamis”. Yaitu dengan cara melepas sambungan CKV1, CKVB1 dari Scan-driver MAX17121 ke panel kaca, kemudian menghubungkan CKV1, CKV2 ke tegangan Voff. Resistor Jumper yang dilingkari merah dilepas, dan kapasitor dengan garis kuning disambung.

    *****************************

    Inspirasi Marsonotv & Defid Kurniawan dan berbagai sumber di Grouf Fb
    Semogs Bermanfaat.........................

    Twitter Delicious Facebook Digg Stumbleupon Favorites More
